Spectrum Analyzer Pro Lab

: Die neuen Features in diesem Programm umfassen:

VST Plugin support
Leq (m) movie calculator
Leq (m) with weighting filters Leq dB(A),Leq dB(B) and Leq dB(C)
Leq time and frequency protocol for excel or as a text file
Average files converter to excel files (create your own Excel sheet)
Change RMS level Meter with Peak Meter
K-System (K-20, K-14, K-12) by Bob Katz
Level Meter norm > DIN45406
Level Meter norm > Nordic N9
Level Meter norm > BBC PPM
Level Meter norm > EBU PPM
Integration time from none up to 300ms
Referenz Level 0 dBFS and -18 dBFS
Noten erfassung
dBFS and RMS Peak Level Meter
Weighting filters dB(A), dB(B) and dB(C)
48000 hz audio stream
wide screen compatible
Correlation mit prozentualer Angabe
1/3, 1/6, 1/12, 1/24 Oktav Anzeige des Spectrums
Zoom Funktion, 4 Frequenzbereiche können frei ausgewählt werden
Auflösung von 32768 fft, so das mit einer Auflösung von 1,49 Hz pro Bar angezeigt wird
Mittelwert berechnung (um die Dynamik darzustellen)
Speichern des Spectrums in einer JPG-Grafik Datei

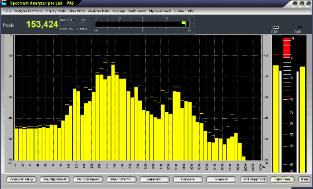

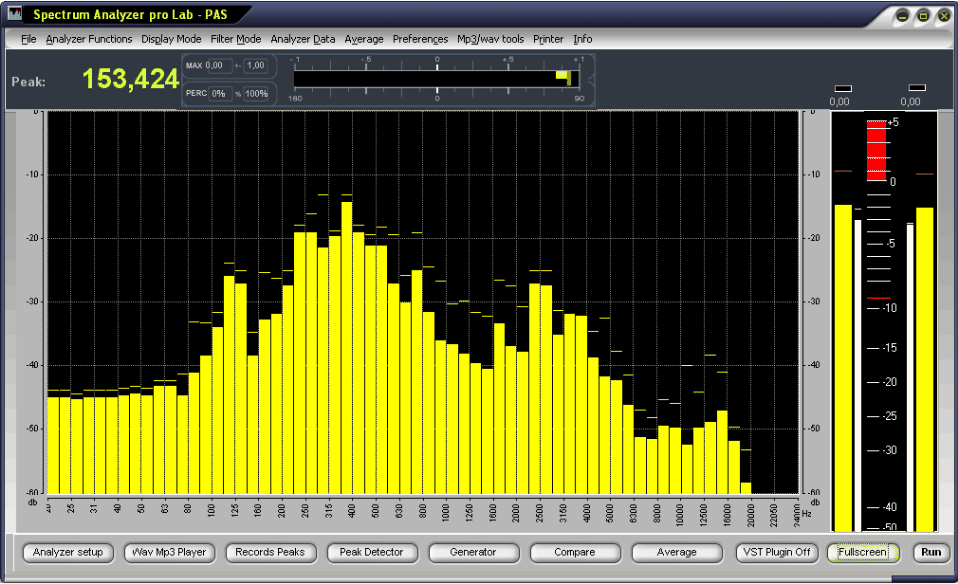

24 Octave Spectrum Analyzer

: Basismodul

Wave Aufnahme für Line In und den Mikrofoneingang
MP3-Player zum Analysieren von MP3-Files (mp2, atx)
Ermittlung der höchsten Amplitude durch 2-Spitzenpegel-Labels
Logarithmische Amplituden-Skalen (-60dB, -30dB, -15dB, -12dB, -10dB, -6dB)
Peak-Hold Funktion
Kalibrierung des Generator-Levels auf 1/100 dB
MP3/Wave-Tools:
Normalisierungsfunktion von Wave-Files
Rückkonvertierung von MP3 zum Wave-Format
In zwei Monofiles gespaltenes Stereo-Wave-File, links/rechts austauschbar

:: Standard Features

Pausenfunktion des Displays für sofortige Datenauswertung
Direktvergleich von Spektren über Funktionstasten
Aufnahme von wichtigen Daten inkl. Anzeige von Amplitude, dB und Frequenz
Alle Resultate können zur Weiterbearbeitung in Textfiles gesichert werden
Es stehen zwölf programmierbare Frequenzen zur Auswahl
Monitorbalance zwischen In- und Output durch den im Programm enthaltenen Generator
Kalibrierung des In- und Outputs der Soundkarte für korrekte Line-In-Aufnahmen
3D Wavelet Transform Display
Präzises Sync-To-Loop Feature inkl. Dokumentation der Frequenzanalyse

24 Octave Spectrum Analyzer
leq-calculator

:: Leq (m) movie calculator

Leq (m) movie Level Anzeige. Leq berechnung von 1 Minute bis hin zu 1 Stunde. Angezeigt werden Leq max und den von der Referenz Zeit eingestellten Leq Wert. Protokolliert werden die Leq Werte der 10 wichtigsten Frequenzen die in eine Text Datei abgespeichert werden können. Die Leq Werte können auch in einer CSV Datei gespeichert werden, die dann in Excel geladen und analysiert werden können. Hier können sie das Protokoll einsehen leq_protocol.zip

balistic

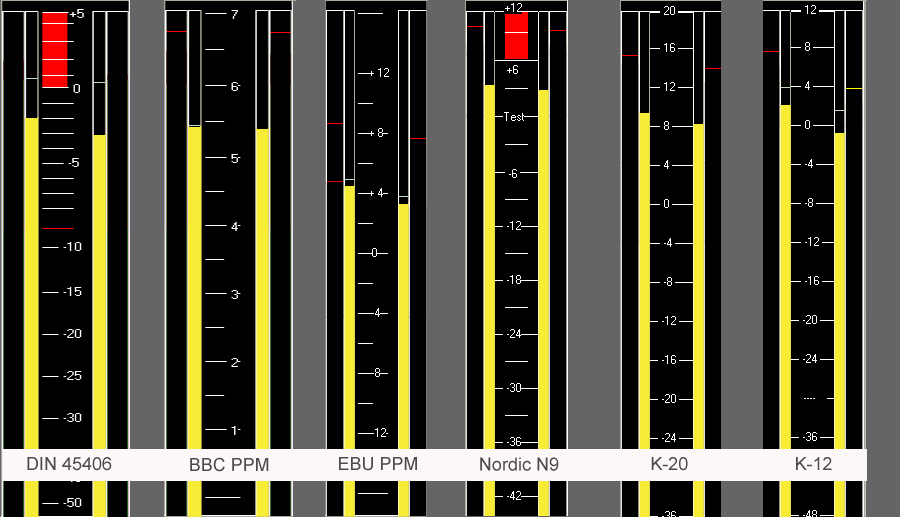

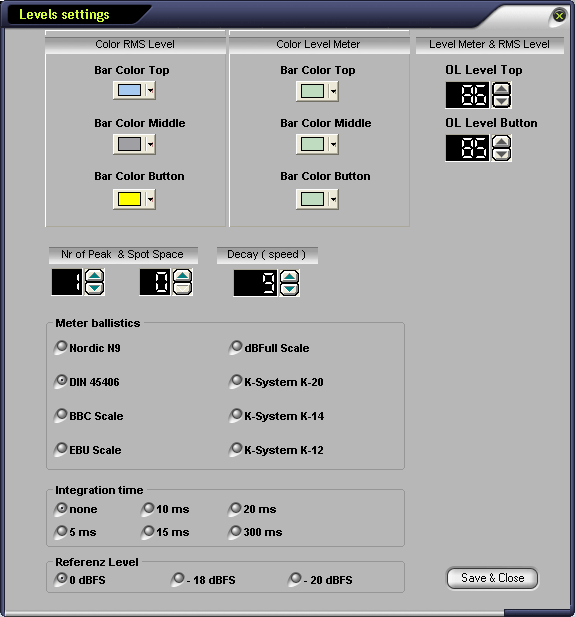

:: Meter Balistic


Referenz Pegel: 0 dBFS: betrifft die Default-Einstellung -18dBFS: TV-Anstalten und Audio Post-Productionen arbeiten mit diesem Referenz Pegel, dieses soll konkret heißen:

-18 dBFS bei der DIN 45406 Norm = -9 dB

-18 dBFS bei der Nordic Norm = 0 dB / Test

-18 dBFS bei der BBC Norm = PPM 4

-18 dBFS bei der EBU Norm = 0dB / Test


Displays always dBFS

:: Integration time


Comparable with the attack time of a limiter. If "none" is activated, this means that the present peak value is shown in the shortest and most precise way. If 5ms to 20ms is activated, the display is reduced to a mathematically calculated average value; the analysis of the display is now easier for the human eye. The effective peak values can be metered via the function "Displays always dBFS".

anaprof_zoom

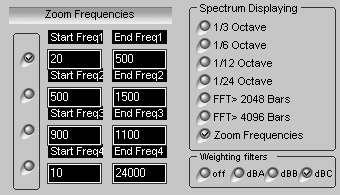

:: Zoom function


Hier können 4 Frequenzbereiche ausgewählt werden. Es wird mit eine Auflösung von 1,49 Hz pro Bar gerechnet. Die Frequenzen und die -3 dB Werte werden Angezeigt und können auch zur weiteren bearbeitung in einer Text Datei gespeichert werden.


frequencyaverage

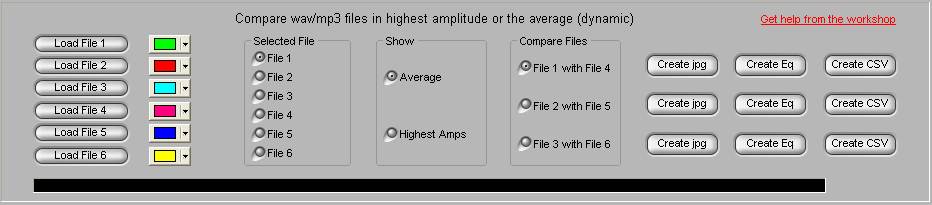

avg-settings

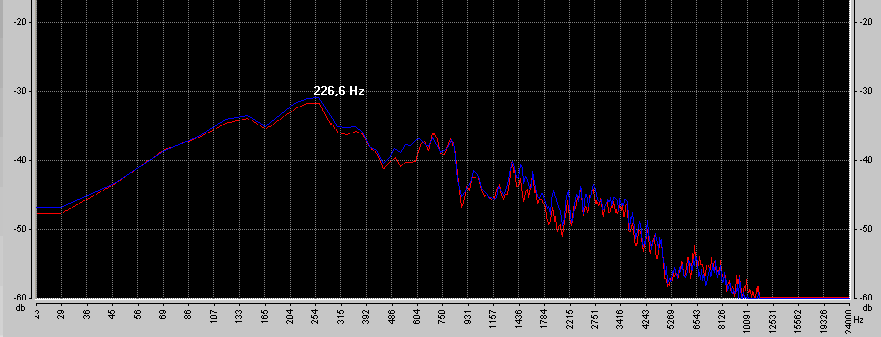

:: Average function


Der Spectrum Analyzer erstellt eine Mittelwert berechnung. Mit dieser Mittelwert berechnung wird die Dynamik der Audio Datei dargestellt. Sie können 3 Audio Dateien miteinander vergleichen. Ferner ist es auch möglich die Audio Datei nach den höchsten Amplituden zu scannen und diese dann miteinander zuvergleichen.

Excel

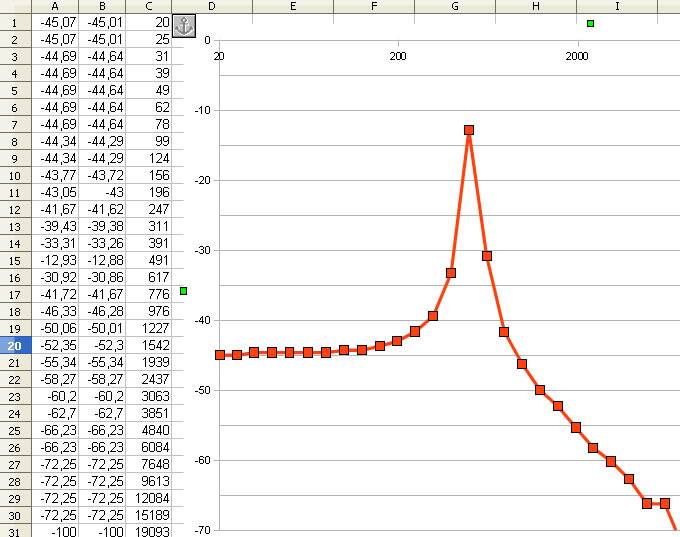

:: Create a CSV File and use it in Excel

Create a CSV File um in Excel die gespeicherten Werte zu verarbeiten.

Average-results

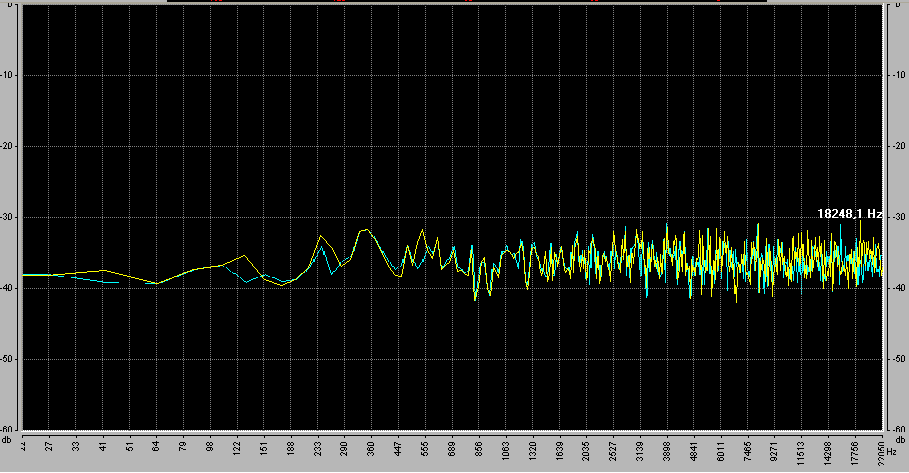

:: Background module


Für genauere Vergleichsmöglichkeiten kann ein erstelltes Spektrum in den Hintergrund geladen werden.
Hier können Sie drei verschiedene Farben zur besseren Erkenntlichkeit der verschiedenen Amplituden wählen.
